歡迎來到江西金石寶機械設備有限公司網站 !

Product Show

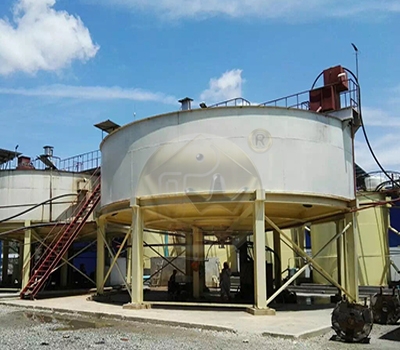

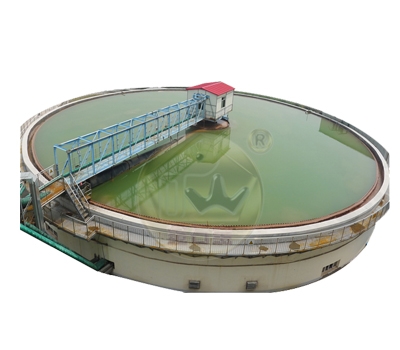

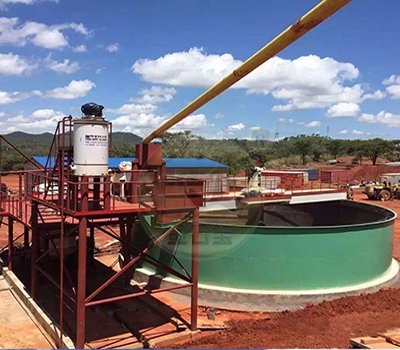

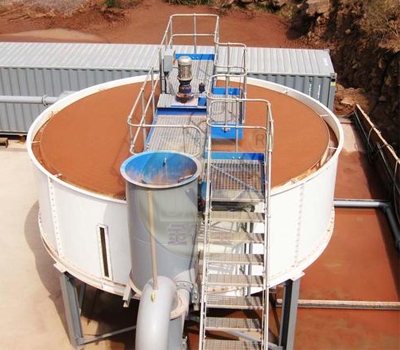

濃縮機

產品特點?


（1）添加絮凝劑增大沉降固體顆粒的粒徑，從而加快沉降速度；


（2）裝設傾斜板縮短礦粒沉降距離，增加沉降面積；


（3）發揮泥漿沉積濃相層的絮凝、過濾、壓縮和提高處理量的作用；


（4）中心傳動、自動提耙、帶點動加壓。



一、應用范圍


濃縮機一般適用于礦山過濾之前的精礦濃縮和尾礦脫水，同時還可以廣泛用于煤炭、化工、建材以及水源和污水處理等工業中含固體料漿的濃縮和凈化作用。


二、產品分類


    常用的濃縮機有中心傳動式和周邊傳動式之分。周邊傳動式濃縮機又分為輥輪傳動式和齒條傳動式兩類。由于周邊傳動式濃縮機屬于老式機型，下述技術參數主要介紹中心傳動式濃縮機（液壓驅動型）。


三、結構及工作原理


濃縮機主要由傳動裝置、橋架、入料管、固定筒、刮板、傳動軸、耙架、以及液壓站、電控裝置等組成。各部件安裝位置見隨機總圖。

橋架安裝在濃縮池上，它是操作人員進入濃縮機的通道，也是承受機器全部重量的部件。固定筒安裝在橋架下面，物料進入入料管流進固定筒，進入濃縮池內部。

傳動軸、耙架與傳動裝置的主軸組裝在一起，當傳動裝置的主軸轉動時，耙架隨之轉動，耙架下部的耙齒將沉淀的物料刮向濃縮池中央，由底流泵排出。當提耙油缸的活塞上升或下降時，耙架也隨之上升或下降。

液壓站為傳動裝置提供動力，液壓站油泵為變量泵，通過調節油泵的排油量，可改變耙架的轉速，以達到目標工藝效果。

當沉降到濃縮池底部的物料增多，床層增厚時，耙架的工作阻力也隨之加大，當工作阻力增大到4MPa時，壓傳感電器、延時繼電器、電磁換向閥6和7的2DT動作，切斷液壓馬達的油路，此時主軸停止轉動，提耙油缸帶動耙架向上提升，延時約3～5秒鐘后，電磁閥6和7復位，恢復向液壓馬達供油，主軸又開始轉動工作。耙架提升后，工作阻力隨之減小，減小到4MPa以下時，則不再提耙，當工作阻力小于4MPA時耙架停留在此高度上旋轉工作，耙齒將物料刮向池中央，隨著工作阻力逐步減小，當工作阻力小于2MPA時、電磁換向閥7的3DT得電換向、耙架自動下降3-5秒停、下降速度用單向截止閥11控制、當工作阻力仍小于2MPA時、電磁換向閥7的3DT又得電換向、耙架再下降3-5秒停、當工作阻力大于2MPA時、耙架停留在此高度上旋轉。當工作阻力再次增大到設定4MPA時，耙架再次被提升，重復以上動作，從而達到自動提耙、自動降耙的目的。


四、技術參數


型號

濃縮池/m

沉淀面積/m2

耙架每轉時間/min

提耙高度/m

生產能力（t/d）

電動機功率/KW

質量/T

備注

直徑

深度

A

B

傳動

提升

NZS-1

1.8

1.8

2.54

-

2

0.16

5.6

1.1

-

1.235

-

NZS-3

3.6

1.8

10.2

2.5

0.35

22.4

1.1

3.194

NZS-6

6

3

28.3

3.7

0.2

62

1.1

8.751

NZSF-6

6

3

28.3

3.7

0.2

62

1.1

3.646

NZS-9

9

3

63.6

4.34

0.35

140

3

5.1

NZ-9

9

3

63.6

4.34

0.25

140

3

0.8

5.134

9

4.15

63.6

4.37

0.25

160

3

0.8

7.903

F171

NZS-9

9

3

63.6

4.34

0.25

140

3

0.8

5.36

-

NZS-12

12

3.5

113

5.28

0.25

250

3

-

8.51

12

3.5

113

5.28

0.25

250

3

34.671

426B

12

4

113

5.28

0.25

250

3

9.818

F172

NZS-12Q

12

3.5

113

244

5.26

0.25

180

3

12.75

-

12

3.5

113

244

21

0.25

180

1.1

13.18

F60B

NZ-15

15

4.4

176

-

10.4

0.4

350

5.2

2.2

21.757

-

NZS-15Q

15

4.4

176

800

10.4

0.2

800

5.2

2.2

32.4

NZ-20

20

4.4

314

-

10.4

0.4

960

5.2

2.2

24.504

20

4.4

314

1400

14.7

0.4

1440

5.2

2.2

104.087

F61

NZ-20Q

20

4.4

314

1400

10.4

0.4

1440

5.2

2.2

43.218



20

4.4

314

1400

61.97

0.4

1440

5.2

2.2

45.161

F30K

20

4.2

314

1400

10.4

0.4

1440

5.2

2.2

48.988

F30B

NZF-20

20

4.4

314

-

10.4

0.2

500

5.2

2.2

25.287

-

NZ-45

45

4.64

1590

-

20

-

515

5.2

-

47.81
